秒懂杠桿浮球式疏水閥的工作原理
桿浮球式疏水閥是一種自動閥門，起到自動阻汽排水的作用，是蒸汽加熱系統和蒸汽管路的主要附件之一，讓大家秒懂桿浮球式疏水閥的工作原理，看這里。
在工業裝置中，有很多設備需要用蒸汽作為熱能，隨著石油化工行業的飛速發展，需要大量的大排量和特大排量的桿浮球式疏水閥，特別是高溫、高壓下需要大量排除凝結水工況的高性能、高參數的疏水閥。
如何確保該閥工作時的可靠性和有效提高使用壽命均是杠桿浮球式疏水閥設計、制造的技術難點和熱點問題。目前，國內、外現有的平衡雙閥座浮球式疏水閥，其特點是上下兩閥開閥力和關閥力近似相等而不完全平衡，特別是閥座孔磨損后密封面變大更加重了不平衡，因而在雙閥座疏水閥系列產品中，較高壓力和較大排量的浮球式疏水閥必須配備較大的浮球，才能克服流體壓力不平衡而引起的較大開閥力。限制了該閥種參數的提高和在工程中的應用。完全平衡雙閥座浮球式疏水閥解決了高溫高壓下的開閥與關閥力平衡問題，能以較小的閥體設計達到高溫、高壓和超大排量的高性能參數要求，提高使用壽命。

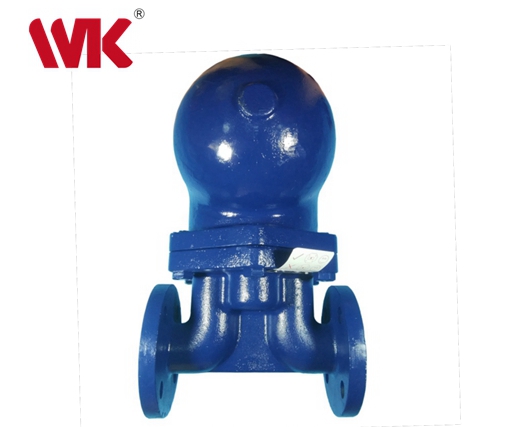

杠桿浮球式疏水閥是一種利用液位差和溫度變化而進行動作的機械型蒸汽疏水閥，其工作原理是在剛啟動時，自動排空氣裝置處于開啟狀態，迅速排除系統中的不凝結氣體。當蒸汽和熱凝結水進入時，閥腔內溫度隨之升高，自動排空氣裝置內壓室的感溫液體隨之汽化膨脹，內壓室裝置的壓力產生變化而驅使高合金膜片帶動閥瓣關閉排空氣裝置。此時閥腔內的浮球隨水位的變化而自動升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入閥腔時，浮球式疏水閥的浮球靠自重隨水位下降，驅使杠桿帶動閥瓣關閉閥座孔。由于閥座孔設在凝結水水位以下，形成水封，保證該閥在工作時，可達到無新鮮蒸汽泄漏。
感謝您耐心的閱讀！昆山立信隆閥門10年專注蒸汽液體閥門研發制造，主營蒸汽疏水閥，v型球閥，角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆閥門官網，官方網址：m.vision-sra.com，或撥打免費咨詢熱線400 111 9611。
在工業裝置中，有很多設備需要用蒸汽作為熱能，隨著石油化工行業的飛速發展，需要大量的大排量和特大排量的桿浮球式疏水閥，特別是高溫、高壓下需要大量排除凝結水工況的高性能、高參數的疏水閥。
如何確保該閥工作時的可靠性和有效提高使用壽命均是杠桿浮球式疏水閥設計、制造的技術難點和熱點問題。目前，國內、外現有的平衡雙閥座浮球式疏水閥，其特點是上下兩閥開閥力和關閥力近似相等而不完全平衡，特別是閥座孔磨損后密封面變大更加重了不平衡，因而在雙閥座疏水閥系列產品中，較高壓力和較大排量的浮球式疏水閥必須配備較大的浮球，才能克服流體壓力不平衡而引起的較大開閥力。限制了該閥種參數的提高和在工程中的應用。完全平衡雙閥座浮球式疏水閥解決了高溫高壓下的開閥與關閥力平衡問題，能以較小的閥體設計達到高溫、高壓和超大排量的高性能參數要求，提高使用壽命。
杠桿浮球式疏水閥是一種利用液位差和溫度變化而進行動作的機械型蒸汽疏水閥，其工作原理是在剛啟動時，自動排空氣裝置處于開啟狀態，迅速排除系統中的不凝結氣體。當蒸汽和熱凝結水進入時，閥腔內溫度隨之升高，自動排空氣裝置內壓室的感溫液體隨之汽化膨脹，內壓室裝置的壓力產生變化而驅使高合金膜片帶動閥瓣關閉排空氣裝置。此時閥腔內的浮球隨水位的變化而自動升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入閥腔時，浮球式疏水閥的浮球靠自重隨水位下降，驅使杠桿帶動閥瓣關閉閥座孔。由于閥座孔設在凝結水水位以下，形成水封，保證該閥在工作時，可達到無新鮮蒸汽泄漏。
感謝您耐心的閱讀！昆山立信隆閥門10年專注蒸汽液體閥門研發制造，主營蒸汽疏水閥，v型球閥，角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆閥門官網，官方網址：m.vision-sra.com，或撥打免費咨詢熱線400 111 9611。
