為你揭秘中央冷卻系統中自力式調節閥的應用實例！
前面幾篇文章說了氣動調節閥、氣動薄膜調節閥、電動調節閥等規格閥門，今天我們就來說說自力式調節閥吧，這款閥門在中央冷卻系統中的應用還是比較廣泛的，所以小編就為您分析一下自力式調節閥在中中央冷卻系統中的應用實例吧！

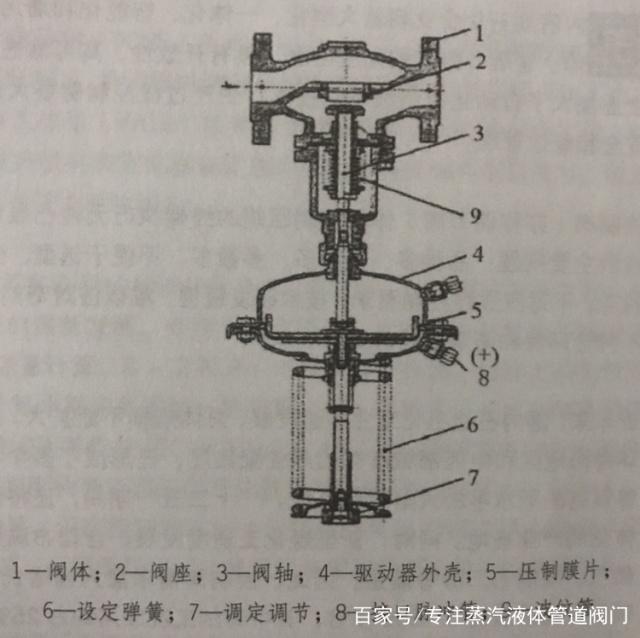

圖1：自力式調節閥
自力式調節閥
自力式調節閥是一種無需外來能源，利用閥前/后被調介質自身內置的控制彈資變化的反饋信號、傳輸?shù)綀?zhí)行機構驅動閥瓣改變閥門開度、實施自動控制流量/壓力的節能器具，具有測量、執行、控制一體化的功能。
圖2:自力式流量調節閥
13組自力式壓差壓力調節閥裝設在自備冷卻水泵的專用設備出口處及前后中央冷卻分站回水管上。當系統負載變化，控制的壓力超過設定值時，閥門開始關小，直至膜片和彈簧之間的力達到新的平衡。壓力可通過設定調節器進行調節，能自動保持每組設備前后的壓差恒定，以保持系統合適的高溫回水壓力，使高強回水平衡進入中央冷卻器被海水冷卻。有效解決了該船9臺設備自備冷卻水泵（總排量達1390m3/h）與2臺系統冷勘水泵（總排量為290m8h），在各種復雜工況下多臺大小水漿必須并聯運行引起的水壓干擾難題，避免了大小水泵之間發生搶水故障。自力式壓力調節閥見圖3。

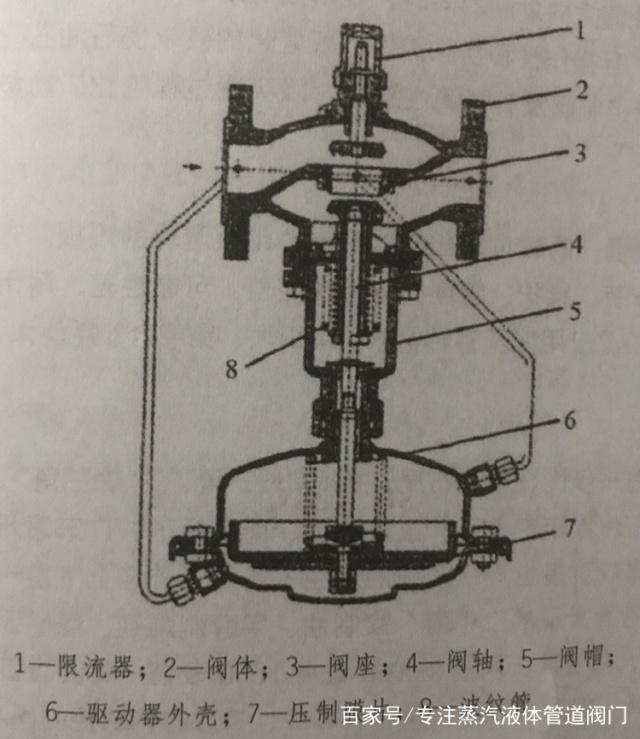

圖3:自力式壓差調節閥
自力式調節閥與PLC自動控制相結合的中央冷卻控制裝置已有多套裝船實用。性能穩定，工作正常。采用自力式調節閥不需外來能源，可以簡化PLC控制裝置的功能，大大減少現場調試時間，調試簡單，方便，實用，縮短了試驗周期。自力式調節閥投入使用后，一般維護工作量很少，僅需經常觀察閥前后的壓力表即可，節省人力物力，同時減輕了艦員的工作強度，在集控臺模擬板上即可自動控制。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網m.vision-sra.com，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
圖1：自力式調節閥
自力式調節閥
自力式調節閥是一種無需外來能源，利用閥前/后被調介質自身內置的控制彈資變化的反饋信號、傳輸?shù)綀?zhí)行機構驅動閥瓣改變閥門開度、實施自動控制流量/壓力的節能器具，具有測量、執行、控制一體化的功能。
圖2:自力式流量調節閥
13組自力式壓差壓力調節閥裝設在自備冷卻水泵的專用設備出口處及前后中央冷卻分站回水管上。當系統負載變化，控制的壓力超過設定值時，閥門開始關小，直至膜片和彈簧之間的力達到新的平衡。壓力可通過設定調節器進行調節，能自動保持每組設備前后的壓差恒定，以保持系統合適的高溫回水壓力，使高強回水平衡進入中央冷卻器被海水冷卻。有效解決了該船9臺設備自備冷卻水泵（總排量達1390m3/h）與2臺系統冷勘水泵（總排量為290m8h），在各種復雜工況下多臺大小水漿必須并聯運行引起的水壓干擾難題，避免了大小水泵之間發生搶水故障。自力式壓力調節閥見圖3。
圖3:自力式壓差調節閥
自力式調節閥與PLC自動控制相結合的中央冷卻控制裝置已有多套裝船實用。性能穩定，工作正常。采用自力式調節閥不需外來能源，可以簡化PLC控制裝置的功能，大大減少現場調試時間，調試簡單，方便，實用，縮短了試驗周期。自力式調節閥投入使用后，一般維護工作量很少，僅需經常觀察閥前后的壓力表即可，節省人力物力，同時減輕了艦員的工作強度，在集控臺模擬板上即可自動控制。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網m.vision-sra.com，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
