自力式調節閥的工作原理，看了不后悔！
自力式調節閥我們在之前的文章有寫到過，但是沒有具體寫到它的工具原理，那么今天我們就把這一課給補上，希望在今后你使用自力式調節閥上能夠更加得心應手，處理故障更加及時。

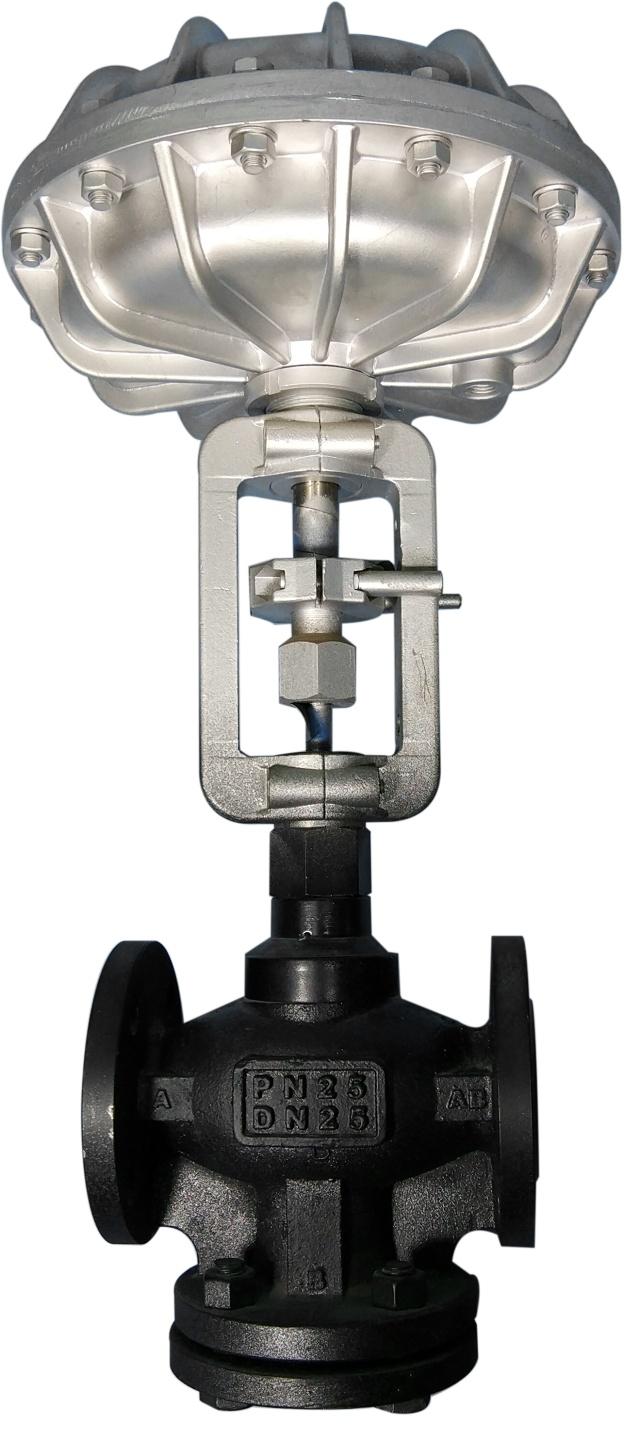

圖1-自力式調節閥
1.自力式調節閥的工作原理
自力式調節閥是當前市場上新出現的一種調節閥類型，自力式調節閥相比傳統的手動式流量調節閥的優越之處是它能夠實現自動的流量調節，而不需要借助外部的動力就可以完成。在實際使用過程中發現，在封閉式的水循環系統中使用這種自力式的調節閥可以便于實現系統的流量分配、動態平衡，從而達到簡化系統調試的目的。基于這些優點，自力式的調節閥在供熱空調工程中得到了眾多廠商的青睞。自力式調節閥屬于雙閥組合結構，由一個手動調節閥和自動平衡閥共同組成，它們分別負責設定流量和維持流量恒定工作。
在手動調節閥中，KVS是手動調節閥閥口的流量系數，而P2-P3是手動調節閥閥口兩側的壓力差系數。KVS的大小與開度密切相關，開度不變，KVS為變數，如果P2-P3不變，C也不發生變化。P2-P3保持不變主要取決于平衡閥。譬如進出口的壓差Pl-P3變大，就運用動感壓膜與彈簧的作用力促使平衡開關自動調小，P1-P2會變大，保持P2-P3不變，因此形成固定；相反P1-P3變小，平衡開關自動調大，P1-P2會變小，保持P2-P3不變，從而完成固定”手動開關調節組的每個閥門打開的角度大小都有一個與之相對應的流量，每個閥門打開的角度與流量之間的關系由試驗臺出示實驗標準決定，同時也有相應的開度顯示與鎖定設備。
圖2-法蘭口自力式壓力調節閥
2.自力式調節閥閥在混水系統中的應用
自力式調節閥不需要借助外來的動力而是依靠自身介質的壓力差來實現控制，自力式調節閥配備了自動控制流量的元器件，該元件能夠實現流量衡定，通過這一功能從根本上解決了水力失調的問題。自力式調節閥的安裝非常簡單且便于調節，使用過程中消耗的能量較少，其增加的供熱面積可達到25%-30%之間，大大提升了其運行的穩定性，保證了供暖的質量。我們在進行混水系統的改造時，先對水力進行計算，對供暖面積、環流量以以及相應的供熱管徑等因素進行分析以后，根據這些數據信息選擇合適的流量控制閥，根據溫度來調節流量的大小，然后借助自力式調節閥的獨特功能來實現穩定混水的壓力、流量以及溫度等，從而充分保證了混水站之間能夠獲得一個相對穩定的流量，保證了系統的平衡運行。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網m.vision-sra.com，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
