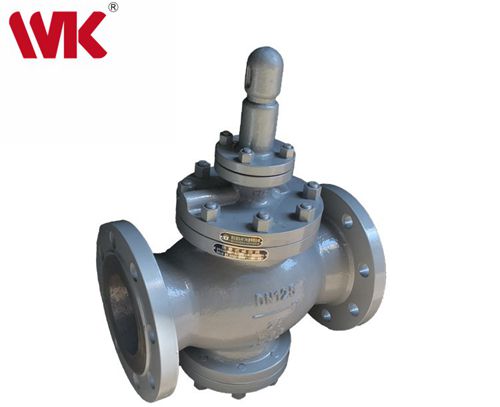

高壓蒸汽減壓閥節流元件的參數分析。
高壓蒸汽減壓閥廣泛用于發電廠和其他相關工藝工程中的加熱蒸汽的壓力和溫度控制，內部節流組件的結構對控制性能有重要影響。
此類蒸汽減壓閥采用數值模型得到不同節流組分參數的過熱蒸汽內部流場，包括內外孔洞的相對角度，孔板厚度，孔口數量。 板和孔板孔的直徑。 這項工作可以提供科學支持，以改善節流組件的節流效果，并有益于其他類似的設計工作。
蒸汽減壓閥內外多孔籠罩孔的相對角度為180°，孔板厚度為30mm，孔板數為1，孔板孔直徑為10mm。至于相對角度，它可以使外部多孔護罩孔固定為水平，而內部多孔護罩孔應該向下旋轉，將相對角度從180°改變為135°
蒸汽減壓閥對稱平面內帶孔相對角度對壓力分布的影響。當流體流經多孔籠罩時，其流動截面迅速收縮。此時流體經歷絕熱壓縮，溫度升高，速度增大，壓力減小。然后，隨著流量的增加，流體進入閥腔。流體變為絕熱膨脹過程，溫度也隨之下降。隨著流量的減小，壓力又增加了。隨著角度的減小，低壓區變得越來越小。此外，由于流體從內部多孔籠罩流出，低壓區位置移動到A4部分的頂部。在此之后，流體再次流經孔板，孔板作為第二階段節流元件。最后，流體流經孔板，壓力降至出口設定值。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營氣動調節閥、自由浮球式疏水閥、活塞式減壓閥、角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：m.vision-sra.com，或撥打免費咨詢熱線400 111 9611
此類蒸汽減壓閥采用數值模型得到不同節流組分參數的過熱蒸汽內部流場，包括內外孔洞的相對角度，孔板厚度，孔口數量。 板和孔板孔的直徑。 這項工作可以提供科學支持，以改善節流組件的節流效果，并有益于其他類似的設計工作。
蒸汽減壓閥內外多孔籠罩孔的相對角度為180°，孔板厚度為30mm，孔板數為1，孔板孔直徑為10mm。至于相對角度，它可以使外部多孔護罩孔固定為水平，而內部多孔護罩孔應該向下旋轉，將相對角度從180°改變為135°
蒸汽減壓閥對稱平面內帶孔相對角度對壓力分布的影響。當流體流經多孔籠罩時，其流動截面迅速收縮。此時流體經歷絕熱壓縮，溫度升高，速度增大，壓力減小。然后，隨著流量的增加，流體進入閥腔。流體變為絕熱膨脹過程，溫度也隨之下降。隨著流量的減小，壓力又增加了。隨著角度的減小，低壓區變得越來越小。此外，由于流體從內部多孔籠罩流出，低壓區位置移動到A4部分的頂部。在此之后，流體再次流經孔板，孔板作為第二階段節流元件。最后，流體流經孔板，壓力降至出口設定值。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營氣動調節閥、自由浮球式疏水閥、活塞式減壓閥、角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：m.vision-sra.com，或撥打免費咨詢熱線400 111 9611
